ADDERLink AV200/201/208
音视频延长器
全高清1920×1080数字标牌与音频并可扩展RS232：1080P＆720P
- 产品描述
- 产品特性
- 产品规格

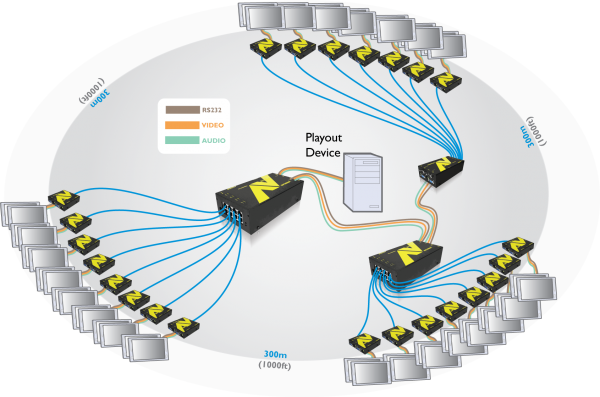

- 连接示意图
AdderLink AV200系列是Adder新一代的视音频扩展设备，支持高分辨率、明晰视频和CD音质的数字音频传输至2000ft，并且可以通过RS232端口远程集中管理扩展设备。AV200系列是专业的数字标牌广告系统(Digital Signage)的理想选择。
AV200系列提供了完整的DM (显示管理) 软件，这项高级的应用可以在发射端轻松管理系统的VDU电源、视频和音频，审查各扩展屏幕的状态。同时，Adder产品的开放式结构允许AV200兼容第三方数字控制系统。
清晰的44.1kHz数字立体声音频。
视频分辨率达到1600x1200@60Hz。
紧凑的外观更易于灵活配置和安装。
为大批量安装而设计的高密度机架安装套件。
接收端视频纠正功能确保优质画质。
级联传输，支持从一个来源扩展128个VDU电源。
双路视频、音频输出满足背对背显示应用。
视频分辨率
距离200m (650ft) 时，分辨率1600x1280，
距离300m (1000ft)时，分辨率1280x1024。
扩展距离
使用 CATx(x=5,5e,6,7)线缆，距离可达 300m (1000ft)
扩展技术
选用了差别模拟信号传输为视频信号
视频补偿
每个接收端可独立调谐电缆传输引起的信号衰减，使用视频补偿功能确保清晰与明亮的视频
指示灯
设备配备了两种指示灯，红色表示设备通电，绿灯表示视频输入
音频
数字信号传输，确保高保真和低噪音音效

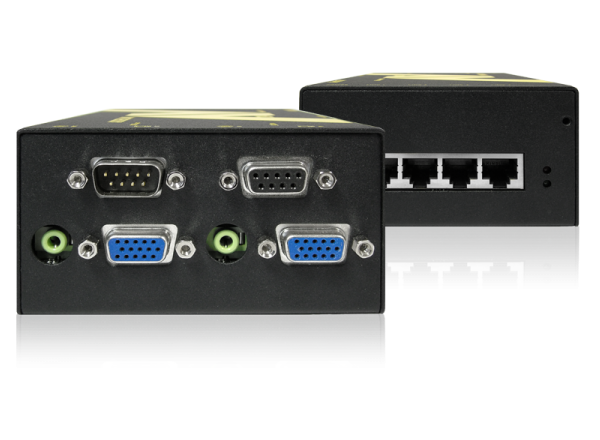

连接(AdderLink AV 200T)
视频输入/输出端：HDD15。音频输入/输出端：3.5mm 音频插孔。RS232 输入端：DB9F 输出端：DB9M。CATx: 1 x RJ45 连接器。电源：2.5mm DC 插孔。
连接 (AdderLink AV 200R)
视频输出端：2 x HDD15。音频输出端：2 x 3.5mm 音频插孔。RS232 输出端：DB9M。CATx: 1 x RJ45 连接器。电源：2.5mm DC 插孔。
连接 (AdderLink AV 201R)
视频输出端：2 x HDD15。音频输出端：2 x 3.5mm 音频插孔。RS232 输出端：DB9M。CATx: 1 x RJ45 连接器输入端。电源：2.5mm DC 插孔。
连接 (AdderLink AV 208T)
视频输入/输出端：HDD15。音频输入/输出端：3.5mm 音频插孔。RS232 输入端：DB9F 输出端：DB9M。CATx: 8 x RJ45 连接器。电源：2.5mm DC 插孔。
物理
AdderLink AV200T、200R 和 201R 装置：金属外壳，98mm x 95mm x 25mm
AV208T 装置：金属外壳，185mm x 95mm x 51mm
可选附件
ALAV - 系列上机架套件 (型号: ALAV-RMK-CHASSIS)；ALAV200T, 200R 和201R机架面板(型号: ALAV-RMK-FACIA)； ALAV204T and 208T 上机架附件(型号:ALAV-RMK-XXXXX)； Adder 4amp 电源线，同时为4台系列设备供电 (型号: ALAV-PDM-KIT).
电源
100-240VAC，50-60Hz，5VDC at 500mA。
工作温度
0ºC 至 40ºC / 32ºF 至 104ºF
认证
FCC class A, CE marked
