ADDER CATx 双存取计算机接入模块
允许二组周边设备/ 用户共享一台计算机
ADDER CATx双存取计算机接入模块 (简称 CAMs) ，为一个设计精巧微型装置，允许二组用户透过本模组共享一台计算机。简单来说，双存取计算机接入模块同时具备视频分享与周边设备集线 (Hub) 功能，可集成近端与远端控制台或是搭配KVM切换器 / 延长器，应用于讯号延长或是标牌系统内。
本模组一端与计算机之视频、USB、音频、与RS232接口相连，另一端则透过CAT5, 5e, 6 电缆连结至ADDERView CATx KVM切换器或是延长器接收端 (如 ADDERLink X100 或 X200)，KVM切换器或延长器与本模组距离可达300米远。连结完成后，您的视频、键盘、鼠标、与扬声器讯号可传至远端装置。
CAT-USB-DA不具备音频或串行接口，若须延长音频或下达串行指令请购买CATX-USBA-DA模组。
最大分辨率依传输距离而定：
延长距离100米： 1920 x 1200 @ 60 Hz
延长距离 200米：1600 x 1200 @ 60Hz
延长距离 300米：1280 x 1024 @ 60Hz
支持双通道CD立体音频
Supports absolute mouse mode when used in conjunction with supporting equipment.
本模组内建初始化EDID数据，可支援最大分辨率1920 x 1200 @ 60Hz。此外，本模组在通电时会自动侦测从KVM 切换器或延长器所回传之 EDID数据，用户可选择初始化或是套用新回传之EDID数据 ( 侦测并储存)。
ADDER CATx 双存取计算机接入模块透过USB接口从主机充电，省去外接电源的需要，简化安装环境。因此，使用时须维持USB电缆与计算机USB接口相连，主机须提供300mA电流量。
当双用户同时存取主机时，控制权是依据先连结先使用模式。当第一位用户正在使用键盘或是移动鼠标时，第二位用户将会暂时被排除控制 (视频讯号仍维持传送)，被排除用户可从键盘右上角闪灯查知目前连结状态。当第一位用户静滞状态超过2秒，本模组将回复闲置模式并解除第二位用户锁定状态，连结状态可从键盘指示灯查知。
当有需要时，用户可透过串行指令接口阻断或重新连结另一位用户连结状态。
最大分辨率： 1920 x 1200 @ 60Hz
延长距离100米： 1920 x 1200 @ 60 Hz
延长距离 200米： 1600 x 1200 @ 60Hz
延长距离 300米： 1280 x 1024 @ 60Hz
操作系统独立

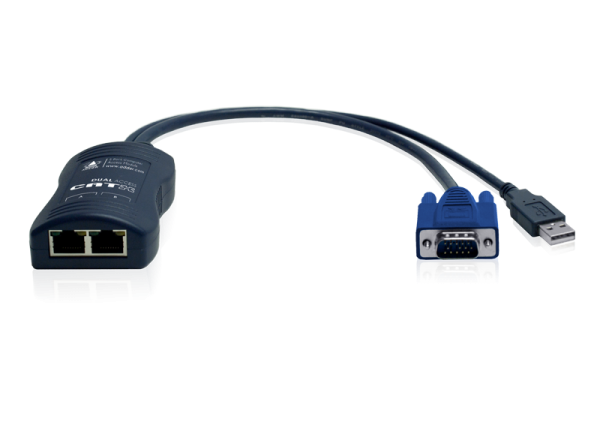

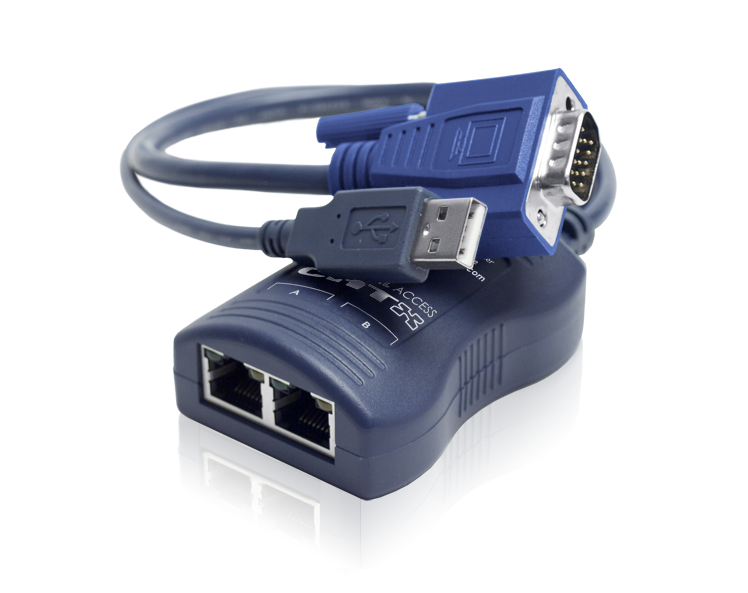

CATX-USB-DA:
USB 接口：A 型
视频接口：D 型 / 15针 (公)
RJ45 x 2

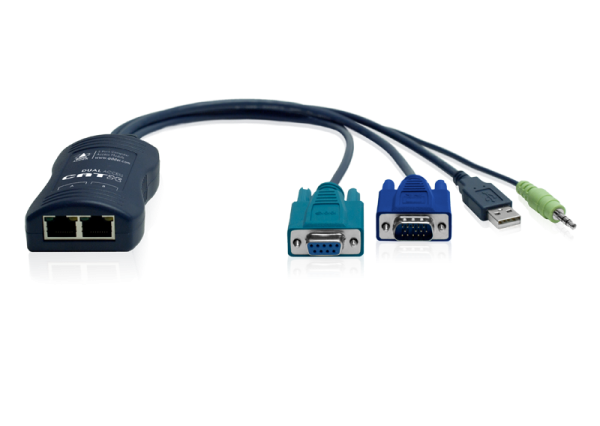

CATX-USBA-DA:
USB 接口：A 型
视频接口：D 型 / 15针 (公)
音频接口：3.5 mm 插孔
RS232 接口：D 型 / 9针 (母)
RJ45 x 2
丙聚乙烯塑化 (ABS) 外壳
长 x宽x高: 72 x 52 x 25 mm
USB 接口充电 (最大负载量： 300mA @ 5V DC)
0 - 40 deg C
CE, FCC
双存取模组: CATX-USB-DA
双存取模组 (附音频插孔): CATX-USBA-DA
